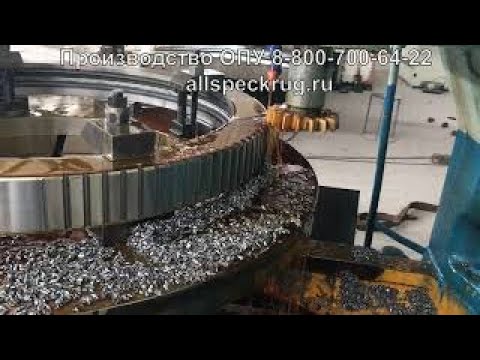

Современное оборудование для обработки металла!

Мы используем только современное оборудование и новейшие технологии, что позволяет получить на выходе продукт отличного качества!

Сделать запрос

Каждый продукт проходит тщательную проверку!

Мы гарантируем нашим клиентам высокое качество подшипников! Каждый продукт проверяется в ручном режиме!

Сделать запрос

Производство опорно-поворотных устройств и подшипников ОПУ

Производство опорно-поворотных устройств для экскаваторов, автокранов, башенных кранов, КМУ, буровых установок, подъемников, лесозаготовительной и другой специальной техники. Изготавливаем ОПУ по каталожному номеру, чертежу, техническим размерам и образцу заказчика.

Производство по чертежу Изготовление по образцу Аналоги оригинальных ОПУ Контроль качества Фото- и видеоотчет Доставка по России

Производство ОПУ на заказ

Компания ALLSWINGRING.RU организует производство и поставку опорно-поворотных устройств (ОПУ), опорно-поворотных подшипников и поворотных колец для строительной, грузоподъемной, карьерной, буровой, лесозаготовительной и промышленной техники.

Опорно-поворотное устройство представляет собой крупногабаритный подшипниковый узел, рассчитанный на одновременное воздействие осевой и радиальной нагрузки, а также опрокидывающего момента. Конструкция позволяет обеспечить вращение одной части машины относительно другой при значительных эксплуатационных нагрузках.

В зависимости от назначения техники ОПУ может иметь наружное зубчатое зацепление, внутреннее зубчатое зацепление или выполняться без зубчатого венца. Производятся однорядные и многорядные шариковые, роликовые и комбинированные конструкции.

Если оригинальный подшипник снят с производства, отсутствует на рынке или имеет слишком длительный срок поставки, возможно изготовление совместимого аналога по имеющимся техническим данным.

Почему заказывают производство ОПУ у нас

Для изготовления используются технические данные оригинального изделия, чертежи, размеры и параметры конкретного оборудования.

Производство по образцу

Возможно изготовление нового ОПУ по демонтированному опорно-поворотному подшипнику.

Изготовление по чертежу

Работаем с чертежами, технической документацией и индивидуальными требованиями заказчика.

Подбор по каталожному номеру

Для стандартных ОПУ во многих случаях достаточно предоставить оригинальный каталожный номер изделия.

Производство аналогов

Возможно изготовление замены оригинальным и снятым с производства опорно-поворотным устройствам.

Контроль параметров

Проверяются основные размеры, крепежные отверстия, посадочные поверхности и зубчатый венец.

Фото- и видеоотчет

По согласованию предоставляем фотографии и видеоматериалы с этапов изготовления и контроля готового ОПУ.

Какие опорно-поворотные устройства мы производим

Конструкция опорно-поворотного устройства определяется нагрузкой, типом привода, условиями эксплуатации и техническими параметрами оборудования.

ОПУ с наружным зацеплением

Опорно-поворотные устройства с наружным зубчатым венцом для приводов вращения спецтехники и промышленного оборудования.

ОПУ с внутренним зацеплением

Поворотные подшипники с внутренним зубчатым венцом для компактного размещения механизма поворота.

ОПУ без зацепления

Опорно-поворотные подшипники без зубчатого венца для оборудования с отдельным механизмом привода.

Однорядные шариковые ОПУ

Распространенная конструкция для восприятия комбинированных осевых, радиальных нагрузок и опрокидывающего момента.

Двухрядные шариковые ОПУ

Применяются в механизмах, где необходимы повышенная грузоподъемность и жесткость поворотного узла.

Роликовые ОПУ

Используются в тяжелонагруженном оборудовании с высокими требованиями к несущей способности и ресурсу подшипника.

Этапы производства опорно-поворотного устройства

Последовательность операций зависит от размеров, конструкции, используемого материала, типа дорожек качения и параметров зубчатого венца.

Получение исходных данных Каталожный номер, модель техники, чертеж, размеры или образец старого ОПУ.

Инженерный анализ Определение конструкции, геометрических параметров, типа зацепления и требований к изделию.

Подготовка материала Подбор материала и подготовка заготовок колец будущего опорно-поворотного подшипника.

Механическая обработка Токарная обработка колец, посадочных поверхностей и дорожек качения.

Изготовление зубчатого венца Нарезание наружных или внутренних зубьев с требуемым модулем и количеством зубьев.

Термическая обработка Упрочнение рабочих поверхностей и зубчатого венца согласно техническим требованиям.

Сборка подшипника Установка шариков или роликов, сепараторов, уплотнений и элементов системы смазки.

Финальный контроль Проверка размеров, вращения, зазоров, зубчатого венца и комплектности изделия.

Какие параметры нужны для изготовления ОПУ

Геометрические параметры

наружный диаметр ОПУ
внутренний диаметр
общая высота подшипника
диаметры крепежных отверстий
количество крепежных отверстий
расположение крепежных отверстий
диаметры окружностей крепления
размеры посадочных поверхностей

Параметры зубчатого венца

наружное или внутреннее зацепление
модуль зубчатого венца
количество зубьев
диаметр зубчатого венца
ширина зуба
высота зубчатого венца
параметры термообработки
требуемая твердость поверхности

Для какой техники можно заказать ОПУ

Производим и подбираем поворотные подшипники практически для всех основных видов специальной, строительной и промышленной техники.

ОПУ для автобетононасосов

ОПУ для автовышек

ОПУ для автогидроподъемников

ОПУ для автокранов

ОПУ для автомобильных кранов

ОПУ для башенных кранов

ОПУ для быстромонтируемых кранов

ОПУ для самомонтируемых кранов

ОПУ для кранов с подъемной стрелой

ОПУ для бетонораздаточных стрел

ОПУ для бетоносмесительных установок

ОПУ для бурильно-крановых машин

ОПУ для ямобуров

ОПУ для буровых установок

ОПУ для буровых станков

ОПУ для свайных буровых установок

ОПУ для сваебойных установок

ОПУ для валочно-пакетирующих машин

ОПУ для харвестеров

ОПУ для харвардеров

ОПУ для лесопогрузчиков

ОПУ для лесозаготовительной техники

ОПУ для лесных мульчеров

ОПУ для внедорожных кранов

ОПУ для гусеничных кранов

ОПУ для короткобазовых кранов

ОПУ для кранов-манипуляторов

ОПУ для КМУ

ОПУ для мини-кранов

ОПУ для гусеничных экскаваторов

ОПУ для колесных экскаваторов

ОПУ для мини-экскаваторов

ОПУ для карьерных экскаваторов

ОПУ для экскаваторов ЭКГ

ОПУ для экскаваторов-драглайнов

ОПУ для роторных экскаваторов

ОПУ для экскаваторов-амфибий

ОПУ для экскаваторов-планировщиков

ОПУ для перегружателей металлолома

ОПУ для телескопических подъемников

ОПУ для монтажных платформ

ОПУ для техники демонтажа зданий

ОПУ для судовых кранов

ОПУ для стационарных установок

ОПУ для промышленного оборудования

ОПУ для нестандартной спецтехники

Производство аналогов ОПУ для техники разных производителей

Возможен подбор или изготовление совместимых опорно-поворотных устройств для техники различных марок.

CATERPILLAR KOMATSU HITACHI KOBELCO HYUNDAI VOLVO JCB LIEBHERR SUMITOMO CASE BOBCAT YANMAR KUBOTA TAKEUCHI KATO TADANO AICHI FURUKAWA MITSUBISHI SENNEBOGEN SANY XCMG ZOOMLION

Указание марки техники означает возможность подбора или производства совместимого аналога опорно-поворотного устройства и не означает, что изделие является оригинальной продукцией производителя техники.

Производство ОПУ — ответы на основные вопросы

Что представляет собой опорно-поворотное устройство?

ОПУ — это крупногабаритный подшипниковый узел, предназначенный для соединения неподвижной и вращающейся частей машины. Он способен одновременно воспринимать радиальную и осевую нагрузку, а также опрокидывающий момент.

В конструкцию могут входить зубчатый венец, дорожки качения, шарики или ролики, уплотнения, смазочные отверстия и крепежные элементы.

Можно ли изготовить ОПУ без оригинального чертежа?

Да. Во многих случаях для первоначального расчета достаточно каталожного номера, модели техники, маркировки старого подшипника или его основных размеров.

Если точная техническая документация отсутствует, могут потребоваться дополнительные замеры старого ОПУ.

Какие размеры нужно предоставить для изготовления ОПУ?

Желательно предоставить наружный и внутренний диаметры, общую высоту, параметры крепежных отверстий, тип зубчатого зацепления, количество зубьев и модуль зуба.

Возможно ли срочное производство ОПУ?

Для отдельных штучных изделий возможно ускоренное изготовление. Минимальный производственный срок определяется после изучения конструкции, размеров, материала и наличия необходимых производственных мощностей.

Для отдельных заказов срок изготовления может составлять от 5 рабочих дней.

Предоставляется ли фото- и видеоотчет?

По предварительному согласованию возможно предоставление фотографий и видеоматериалов с отдельных этапов производства, контроля и подготовки готового изделия к отправке.

Как контролируется качество ОПУ?

Контролируются основные геометрические размеры, крепежные отверстия, посадочные поверхности, параметры зубчатого венца, вращение, зазоры и комплектность изделия.

Можно ли изготовить аналог снятого с производства ОПУ?

Да. При наличии достаточного количества технических данных возможно изготовление совместимого аналога старого или труднодоступного опорно-поворотного устройства.

Какая гарантия предоставляется на ОПУ?

На поставляемые опорно-поворотные устройства предоставляется гарантия в соответствии с условиями конкретного заказа и договора. Для отдельных исполнений возможно согласование расширенной гарантии.

Какие данные нужны для расчета цены ОПУ?

Для расчета желательно отправить каталожный номер ОПУ, марку и модель техники, фотографию маркировки, чертеж либо основные размеры старого подшипника.

После анализа исходных данных можно определить возможность производства, ориентировочную стоимость и срок изготовления.

Нужно изготовить опорно-поворотное устройство?

Отправьте каталожный номер, марку и модель техники, фотографию шильдика, чертеж либо размеры старого опорно-поворотного подшипника. По полученным данным можно определить возможность производства, стоимость и ориентировочный срок изготовления.

Подбор ОПУ по каталожному номеру

Изготовление по чертежу

Производство по размерам

Изготовление по образцу

Производство аналога оригинального ОПУ

Производство нестандартных конструкций

Фото- и видеоотчет по согласованию

Организация доставки по России
